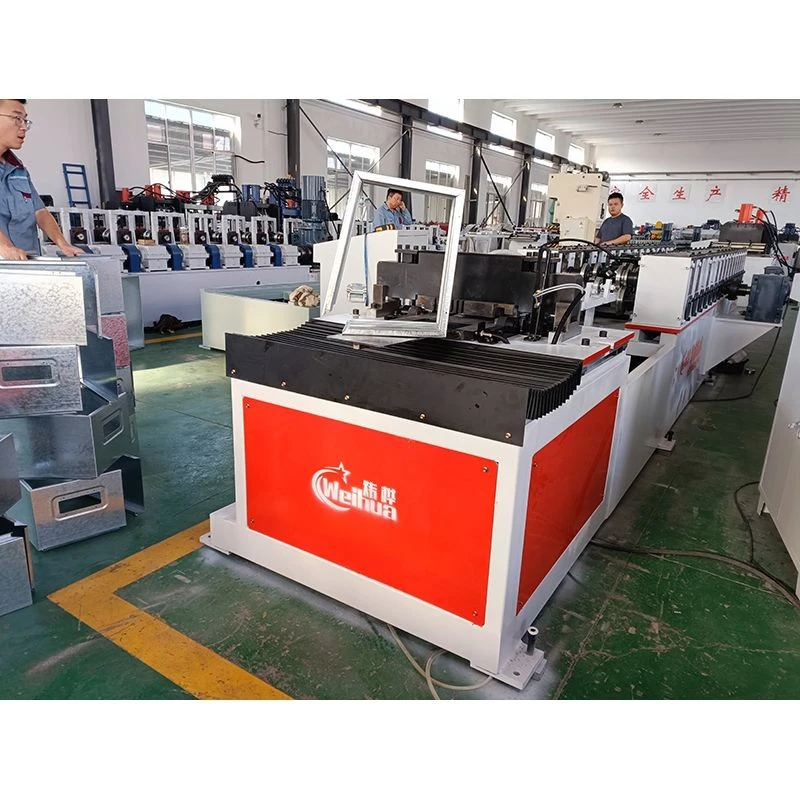

Linha de fabricação de caixa de distribuição de energia
Linha de fabricação de caixa de distribuição de energia

Linha de fabricação de caixa de distribuição de energia

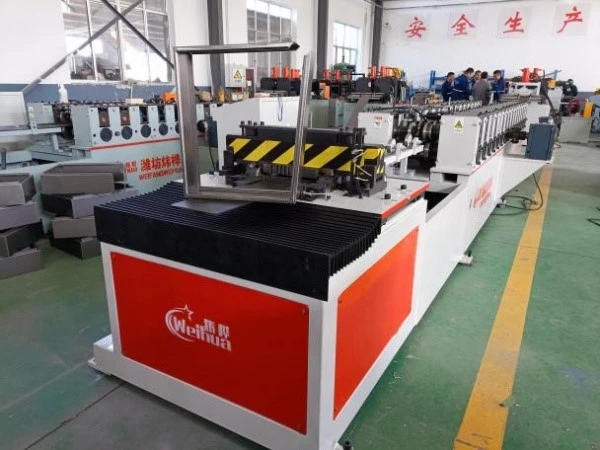

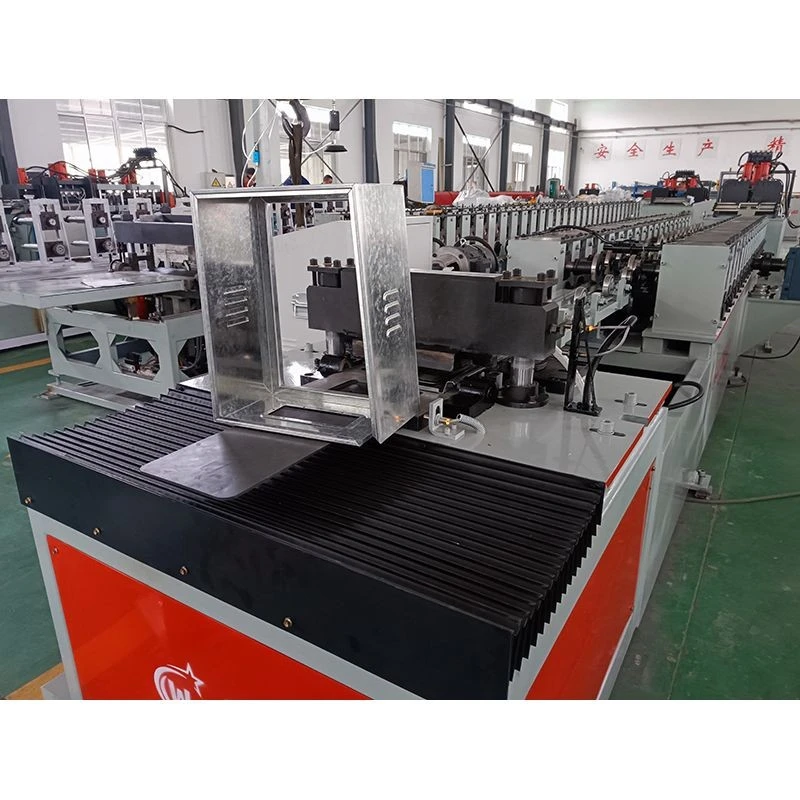

A linha de produção de caixas de distribuição totalmente automatizada é uma linha de produção contínua que processa diretamente bobinas de aço em corpos de caixas de distribuição acabados. Toda a linha consiste em desbobinador, nivelador, servoalimentador, sistema de estampagem, unidade principal de perfilagem, dispositivo de dobra e corte e sistema de controle elétrico. O fluxo do processo é: desenrolamento → nivelamento → alimentação → estampagem → perfilagem → dobra e corte → recebimento. É necessária apenas uma pessoa para operar a linha, que pode produzir 2 caixas por minuto, com produção diária de 1.000{6}}1.200 unidades. O equipamento suporta ajuste de tamanho de caixa e puncionamento personalizado, formando caixas de quatro{8}}faces em uma única etapa. A personalização fora do padrão está disponível de acordo com as necessidades do cliente, tornando-o adequado para a produção em massa e fabricação flexível de caixas de distribuição.
Enviar inquérito

Especificações Técnicas



Nome do produto

Linha de fabricação de caixa de distribuição de energia

Especificações de materiais

Q235-tiras de aço laminadas a frio, tiras de aço galvanizadas

Espessura do material

0,6 → 1,2 mm (personalizável)

Velocidade de produção

2 peças/minuto

Especificações de produção

Tamanho da caixa: 250*300--800*1000 (personalizável)

Profundidade da caixa

Personalizável

Parâmetros de Tensão

380V/415V, 50Hz, trifásico

Fonte de ar

0,5m³/min; Pressão: 0,7MPa

Material do rolo

Cr12 usinado em CNC; temperado até HRC58 graus -60 graus de dureza

Motor de acionamento

Acionamento por motor de frequência variável

Potência total do motor

25 kW

Corte de material de matriz

Cr12MoV

Modo de transmissão

Caixa de velocidades

Método de corte

Corte hidráulico

Tolerância de dimensão de corte

Menor ou igual a ± 0,5 mm (comprimento menor ou igual a 1000 mm)

Sistema operacional

IHM com tela sensível ao toque

Controle Elétrico

Controle do programa PLC Mitsubishi

Espaço de filmagem

20*2*3 metros (comprimento×largura×altura)

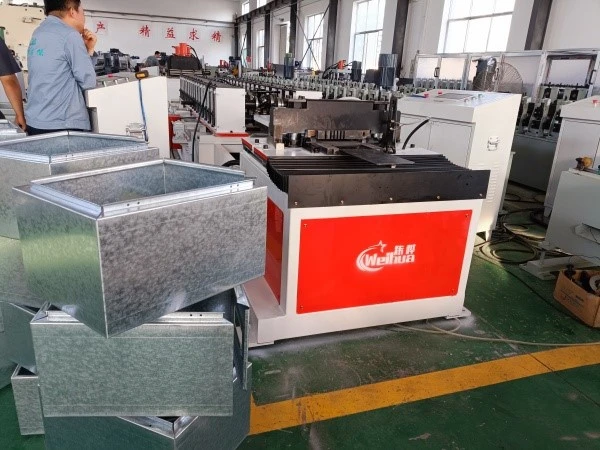

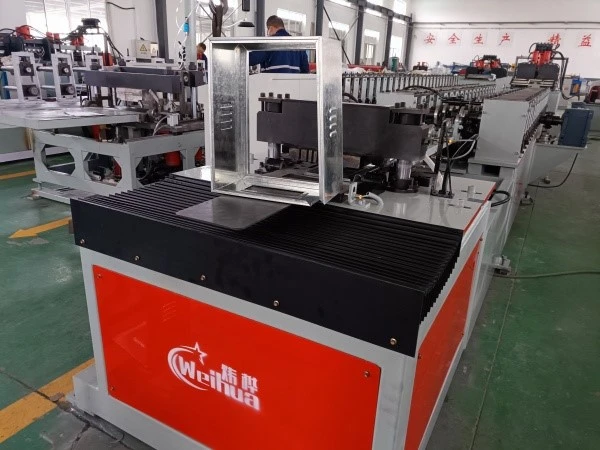

1 1
2 1
3 1
4 1



Vantagens do produto

Controle de linha integrado, tempo de ciclo coordenado:Toda a linha obtém controle mecatrônico integrado desde o desenrolamento até o rebobinamento, com correspondência automática de velocidade em cada estação para eliminar o acúmulo de material ou a marcha lenta, garantindo a operação ideal da linha e melhorando significativamente a eficiência geral do equipamento.

Servo Drive, posicionamento preciso:O sistema de alimentação utiliza um servomotor de alto-desempenho com alta precisão da etapa de alimentação, garantindo posicionamento relativo preciso entre a posição de puncionamento e a linha de conformação e dobra, eliminando desperdícios causados ​​por erros cumulativos.

Corte e dobra síncronos:Os processos de corte de comprimento-fixo e de dobra automática estão totalmente integrados. Após o corte, a peça entra diretamente na estação de dobra sem transferência manual, reduzindo desvios de posicionamento e tempo de fixação secundária, encurtando ainda mais o tempo do ciclo de produção por peça.

Controle elétrico integrado, auto{0}diagnóstico:Toda a linha utiliza controle PLC centralizado para monitorar o status operacional de cada estação em tempo real. Alarmes automáticos e localização de falhas são exibidos quando ocorrem anormalidades, encurtando o tempo de solução de problemas e reduzindo perdas por tempo de inatividade.

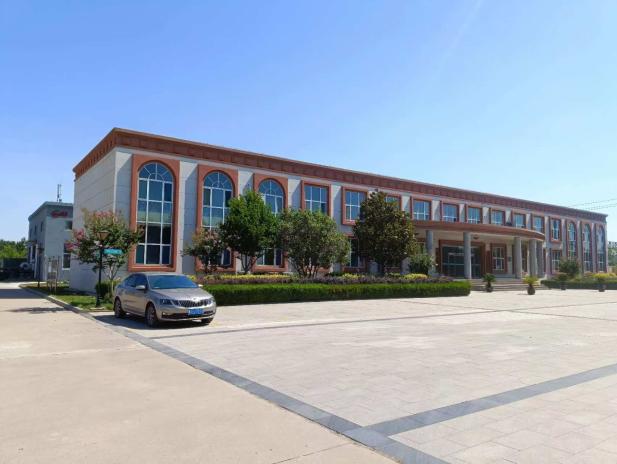

Fotos de fábrica



5
6

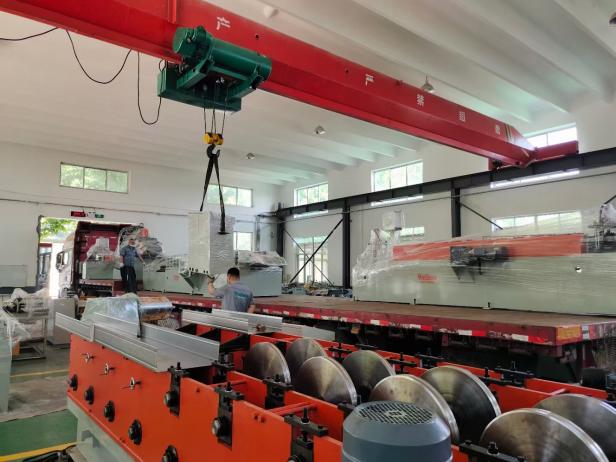

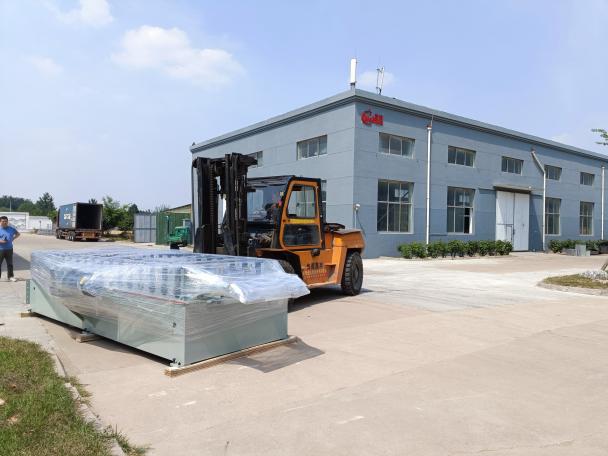

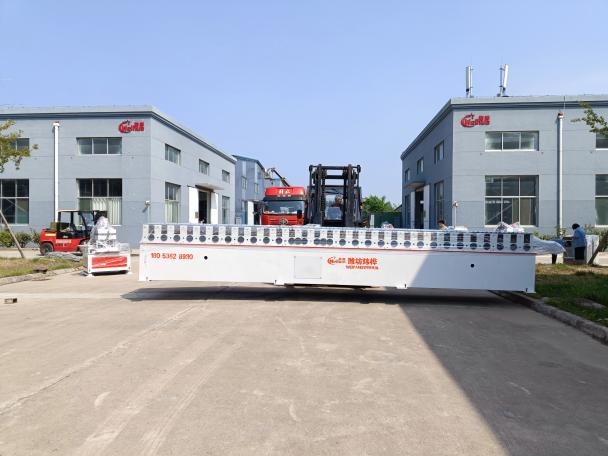

Fotos de envio



7
8



Visita do cliente



9
10



Perguntas frequentes



P: Você é uma fábrica ou uma empresa comercial?

R: Somos uma fábrica localizada em Weifang, China. Possui mais de vinte conjuntos de equipamentos avançados, incluindo um novo centro de usinagem de precisão, tornos NC, máquinas CNC de eletroerosão a fio e uma grande plataforma de teste de flexão de perfis automotivos. Você está convidado a visitar nossa fábrica a qualquer momento.

P: Quanto tempo é o seu prazo de entrega?

R: Para contêiner completo, prazo de entrega da fábrica de cerca de 35 a 40 dias.

P: Quais são as suas condições de pagamento e condições comerciais?

R: Termos de entrega aceitos: FOB, CFR, CIF, CIP, FCA, CPT, entrega expressa, DAF.

P: Quantas caixas de distribuição esta linha de produção pode produzir por dia?

R: Em condições operacionais estáveis, a capacidade de produção diária é de 1.000 a 1.200 caixas, correspondendo a uma velocidade de produção de aproximadamente 2 caixas por minuto. A produção diária real será afetada pelo tempo auxiliar, como troca de matéria-prima e troca de molde, mas a eficiência geral é muito maior do que o processamento segmentado tradicional.

P: Quantas pessoas são necessárias para operar esta linha de produção?

R: É necessária apenas uma pessoa para operar toda a linha de produção, responsável principalmente pela alimentação de materiais, monitoramento da operação dos equipamentos e recebimento de materiais. Em comparação com as linhas de produção tradicionais, isto reduz significativamente os custos de mão-de-obra.
